在开关设备安装使用前请先仔细阅读说明书。

　　? 开关设备只能安装在适合于电气设备工作的户内场所

　　? 确保由专职电气人员来进行安装、操作和维护

　　? 必须保证现场电气设备的连接条件和工作规程的适

　　用与安全性

　　? 有关开关设备的一切操作，都要遵守说明书中的相应规定

　　? 要特别注意说明书中标有这个危险标志的注意事项危险！

　　要特别注意说明书中标有危险标志的注意事项。

　　? 不要超出开关设备在正常工作条件下的技术参数里规定的负载

　　? 手册应放在所有与安装、操作和维护有关的人员能方便拿到的地方

　　? 用户的专职人员应对所有影响工作安全的事项负责，并正确管理开关设备

　　特殊的运行条件应提前与制造厂家协商。例如：

　　? 开关设备需要安装在海拔高度大于1,000 m的高原地区时，则必须考虑空气绝缘介质绝缘强度下降的影响.

　　? 环境温度超过+40℃时，除了可移开部件外，母线和分支母线等元件的额定载流能力将按一定系数降低，这种情况下可考虑在开关设备内加装散热风机予以解决，订货时同样必须得到制造厂家的确认。

　　? 环境温度：+40 ℃

　　? 最小环境温度：-15 ℃

　　? 日平均相对湿度：95%

　　? 月平均相对湿度：90%

　　? 海拔高度：1,000 m

　　? 地震烈度：8级

　　? 开关设备应安装在无火灾、无爆炸危险、无严重污秽、无化学腐蚀气体及剧烈振动的场所。

　　2RBA016214A0001 Motor and gear, 24V dc for all modules. Not for EL2-mechanism and/or EL3-mechanism.

　　2RBA016214A0002 Motor and gear, 48V dc for all modules. Not for EL2-mechanism and/or EL3-mechanism.

　　2RBA016214A0003 Motor and gear, 60V dc for all modules. Not for EL2-mechanism and/or EL3- mechanism.

　　2RBA016214A0004 Motor and gear, 110V dc for all modules. Not for EL2-mechanism and/or EL3- mechanism.

　　2RBA016214A0005 Motor and gear, 230V dc for all modules. Not for EL2-mechanism and/or EL3-mechanism.

　　断路器极柱水平放置 操动机构在气室外部，柜体的前部 ? 断路器极柱与机构间的拉杆通过往复动密封套管连接 , 与三工位开关配合可实现接地功能 优点 ? VD4X0断路器具有优异的机械操作寿命 ? 具有更多的操作次数 , 断路器在真空开断时不会影响到绝缘气体的品质 三工位开关 ? 由电机驱动的直线式三工位开关，一朔电气具有三种功能及特性： - 接通、隔离及接地 ? 中间为隔离位置 ? 两端分别为隔离开关“合”和接地开关“合”的位置 ? 在同时具有断路器及三工位开关时，只能通过断路器切断带负荷的回路 ? 气室中仅有少量可动部件 ? 操动机构位于气室外 - 两种类型 ? 手动操作机构带机械联锁功能并具有电机驱动 的可选项（辅助切换操作） ? 电动操作机构由传感器定位并具备电气联锁功能（带紧急手动操作机构） ? 具有机械位置指示器 负荷开关（可选择带或不带熔断器） ? F-C组合电器可部分代替断路器的功能以节约投资 成本 ? 手动操作的刀闸式开关具备有三种功能 - 接通 - 隔离 - 接地。

　　直流马达 NHP304283R3通过断路器与三工位开关配合可进 行接地借助于采用固定方式安装的 断路器及其在使用周期内可方便地 维护检修的特性，以及配备了具有 高可靠性的高品质器件装置的开关 设备能够实现灵敏的安全性能要求。

　　三工位开关将接地，隔离与导通的 功能结合在一起，其物理上的结构 特点天然地实现了隔离与接地功能 之间的互锁，从而在本质上避免了 误操作的产生，也因此免去了更多 的操作。

　　外围设备：1 继电保护及控制单元 的显示装置 — 2 低压室门板上的带电 显示装置及三工位分 合闸指示器 — 3 安装在外锥电缆插座 上的穿心式电流互感 器 — 4 电压互感器隔离装置 的操作手柄。

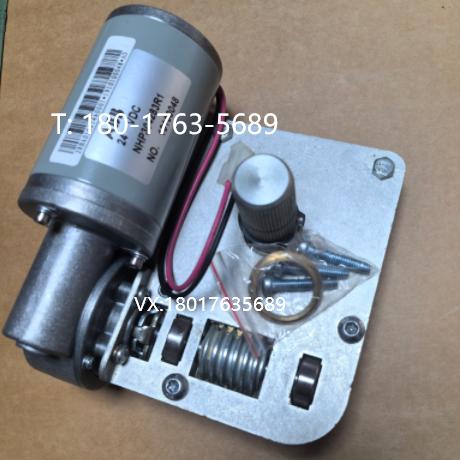

　　直流操作电机直流电机NHP304283R1控制和操作方式

　　1可实现手动操作或电动操作及控制

　　2 客户的多功能装置

　　3 可采用不同种类的多功能保护和控制装置

　　4三工位隔离、合闸、接地位置正确。

　　保护系统

　　1 保护装置具备定时限过流及距离保护等多种功能

　　2 可选用独立的保护装置.

　　3 CT供电的时限过流保护装置（ 减速马达 NHP304283R2 ）

　　电流/电压检测

　　1 主要采用可安装在外锥电缆插座上的穿心式电流互 感器

　　2ZX0 Air使用的电压互感器有固定式及插接式两种， 分别用于电缆侧及母线侧

　　与自动化系统的连接（ geared motor NHP304283R4 ）

　　根据保护和控制装置的类型，可应用SPA总线或IEC 61850等规约接往上级自动化系统，连接到上一级的 中控系统。

　　开关柜的外壳和内部隔板由2 mm厚的覆铝锌板制成，具有很强的抗氧化、耐腐蚀功能。三个高压隔室（母线室、断路器室和电缆室）的顶部都装有压力释放板。当开关柜内部电弧产生时，高压隔室内气压升高，由于柜门紧闭并可靠密封，高压气体将打开压力释放板从开关柜顶部释放出来。电缆室门和断路器室门是分开的，各自带有由防爆玻璃制成的观察窗。柜体的前部被这两扇承压的门板所封闭，门板的开启角度是130°。相邻的开关柜由各自的隔板隔开，拼柜后仍有空气缓冲层，可以防止开关柜被贯穿熔化。开关柜外壳顶部上的压力释放板按照分支母线电流的大小，由钢板或网状波纹板制成。下部的底板17则由不导磁的金属板拼接而成。压力释放板的一端用钢质螺栓固定，另一端用塑料螺栓固定。当开关柜内部压力过大时，塑料螺丝断裂，压力释放板被打开。消除内部故障电弧影响的程度与天花板的高度有关。在个别情况下，需要额外的保护措施。这些措施包括：在开关柜顶部安装压力释放通道50，与之相连的泄压通道以适当的方式通向室外内部故障电弧产生的冲击波及电弧粒子通过泄压板引入。
